Panduan Kapasitor Lelur: Penyebab, Tip Pencegahan, dan Perbaikan Efektif

Apa kapasitor yang meleleh dan mengapa mereka penting

Kapasitor yang meleleh adalah kapasitor yang secara fisik berubah bentuk, bocor, atau sebagian meleleh karena panas yang berlebihan, stres listrik, atau kelebihan beban yang berkepanjangan. Dalam sirkuit elektronik, kapasitor menyimpan dan melepaskan energi listrik, noise filter, dan menstabilkan tegangan. Ketika mereka gagal dengan meleleh, konsekuensinya dapat berkisar dari berkurangnya kinerja hingga kegagalan perangkat.

Bagaimana kapasitor meleleh terjadi

Terlalu panas : Suhu tinggi berkelanjutan melembutkan atau merusak casing kapasitor, terutama pada perangkat berventilasi buruk.
Kelebihan listrik : Menerapkan tegangan di atas nilai pengenal mempercepat pemanasan internal dan kerusakan material.
Stres yang berkepanjangan : Operasi kontinu di dekat kapasitas pengenal maksimum memperpendek umur.

Tanda -tanda khas kapasitor meleleh

Casing yang menggembung atau cacat
Plastik cair yang terlihat atau elektrolit bocor
Tanda terbakar di dekat terminal kapasitor
Humming, berkedip, atau ketidakstabilan yang tidak biasa di perangkat

Mengapa Kapasitor Lelur Penting

Keamanan Listrik : Kapasitor yang meleleh dapat menghubungkan pendek, menyebabkan percikan api atau bahaya kebakaran.
Keandalan perangkat : Satu kapasitor yang gagal dapat mengacaukan seluruh sirkuit.
Biaya perbaikan : Mengabaikan tanda -tanda awal dapat menyebabkan kerusakan pada komponen di sekitarnya.

Perbandingan parameter kapasitor: sehat vs meleleh

Parameter	Kapasitor yang sehat	Kapasitor cair (rusak)
Kapasitansi (µF)	Dalam ± 10% dari nilai pengenal	Sering dikurangi 20-80% atau sirkuit terbuka
Resistensi Seri Setara (ESR)	Rendah (sesuai lembar data)	Secara signifikan lebih tinggi, menyebabkan penumpukan panas
Arus bocor	Minimal, dalam spesifikasi	Kebocoran berlebihan atau sirkuit pendek
Penampilan fisik	Atasan datar, casing bersih	Casing yang melotot, melengkung, atau meleleh
Suhu operasi	Tetap di bawah nilai maks (mis., 85 ° C)	Melebihi peringkat, seringkali> 100 ° C

Memahami Kapasitor Melebur: Penyebab, Pencegahan, dan Solusi

Kapasitor yang meleleh adalah titik kegagalan umum dalam sirkuit elektronik, sering disebabkan oleh panas yang berlebihan, tegangan tegangan, atau faktor lingkungan. Untuk memperpanjang umur perangkat elektronik dan mencegah perbaikan yang mahal, penting untuk memahami mengapa kapasitor meleleh, bagaimana mencegahnya, dan solusi apa yang tersedia.

Penyebab kapasitor yang meleleh

Terlalu panas dari ventilasi yang buruk : Aliran udara yang terbatas di dalam perangkat dapat menyebabkan panas menumpuk, melunakkan casing kapasitor. Operasi yang berkepanjangan di lingkungan di atas 40 ° C mempercepat degradasi.
Melebihi peringkat tegangan : Menerapkan tegangan di luar nilai maksimum kapasitor meningkatkan tegangan internal, yang mengarah ke arus kebocoran yang berlebihan dan pemanasan lokal.
Arus riak tinggi : Arus riak di luar batas pengenal menghasilkan panas tambahan, umum di sirkuit catu daya yang tidak memiliki penyaringan yang tepat.
Degradasi material dari waktu ke waktu : Pengeringan elektrolit, kerusakan isolasi, dan kerusakan segel dapat menyebabkan pencairan di bawah beban.

Pencegahan kapasitor yang meleleh

Tindakan pencegahan	Rentang parameter yang disarankan
Pertahankan suhu sekitar	Tetap di bawah 40 ° C untuk elektronik umum, 25 ° C lebih disukai
Tegangan Derating	Beroperasi pada 70–80% dari tegangan pengenal
Manajemen arus riak	Jaga arus riak dalam 80% dari nilai pengenal
Ventilasi yang memadai	Gunakan kipas atau ventilasi untuk memastikan aliran udara di sekitar komponen
Inspeksi Berkala	Periksa kapasitansi, ESR, dan penampilan fisik setiap tahun

Solusi untuk kapasitor meleleh

Inspeksi dan Diagnosis : Gunakan multimeter atau meter ESR untuk mengkonfirmasi kinerja dan periksa kerusakan panas di sekitarnya.
Penghapusan yang aman : Mengeluarkan kapasitor sepenuhnya sebelum putus asa; Hindari terlalu panas PCB.
Penggantian : Pilih kapasitor dengan peringkat tegangan dan suhu yang sama atau lebih tinggi, dengan toleransi arus riak yang lebih tinggi untuk sirkuit daya.
Validasi pasca perbaikan : Stabilitas tegangan uji dan penekanan riak, suhu monitor selama operasi awal.

Cara mendiagnosis kapasitor cair secara efektif

Mendiagnosis Kapasitor yang meleleh Membutuhkan inspeksi visual dan pengujian listrik untuk mengkonfirmasi degradasi kinerja. Deteksi dini dapat mencegah kerusakan sirkuit lebih lanjut dan mengurangi biaya perbaikan.

Langkah 1: Inspeksi Visual

Periksa deformasi fisik : Tops yang menggembung, casing bengkok, atau plastik cair menunjukkan panas berlebih.
Carilah bekas kebocoran atau bakar : Elektrolit bocor atau area PCB yang gelap menunjukkan kegagalan yang parah.
Nilai komponen terdekat : Panaskan dari kapasitor cair dapat merusak resistor, dioda, atau IC.

Langkah 2: Pengujian Listrik

Pengukuran Kapasitansi : Bandingkan nilai yang diukur dengan kapasitansi pengenal. Pengurangan di luar 20% adalah tanda kerusakan.
Periksa resistensi seri setara (ESR) : ESR tinggi meningkatkan generasi panas dan mengurangi efisiensi.
Tes saat ini bocor : Kebocoran yang berlebihan menunjukkan gangguan internal.

Langkah 3: Tes dalam sirkuit vs.

Dalam sirkuit : Lebih cepat, tetapi komponen lain dapat memengaruhi pembacaan.
Out-of-circuit : Lebih akurat, direkomendasikan untuk sirkuit kritis.

Perbandingan parameter diagnostik

Parameter	Kisaran nilai kapasitor yang sehat	Indikasi kapasitor yang meleleh/rusak
Penyimpangan kapasitansi	Dalam ± 10% dari nilai pengenal	Dikurangi sebesar 20-80% atau pembacaan yang tidak stabil
ESR (resistensi seri yang setara)	Rendah (per lembar data, sering <0,1Ω untuk tipe tegangan rendah)	Beberapa kali lebih tinggi dari biasanya
Arus bocor	Minimal, dalam jangkauan microamp terukur	Melebihi nilai nilai, dapat menyebabkan pemanasan
Kondisi fisik	Casing halus, tidak ada tonjolan atau meleleh	Bintik -bintik yang menggembung, meleleh, atau kebocoran elektrolit
Suhu operasi	Dalam batas pengenal (mis., ≤85 ° C atau ≤105 ° C)	Suhu peringkat yang sering di atas

Langkah 4: Mengonfirmasi kesalahan

Jika tes fisik dan listrik mengkonfirmasi kelainan, ganti kapasitor.
Untuk kasus perbatasan, monitor suhu selama operasi untuk menangkap tren kegagalan awal.

Tips Pencegahan untuk Menghindari Kapasitor Melebur

Mencegah Kapasitor yang meleleh sangat penting untuk memastikan stabilitas, keamanan, dan umur panjang sistem elektronik. Dengan mengendalikan kondisi operasi, memilih komponen kualitas, dan mengikuti praktik terbaik, Anda dapat secara signifikan mengurangi risiko kegagalan kapasitor.

1. Gunakan kapasitor berkualitas tinggi

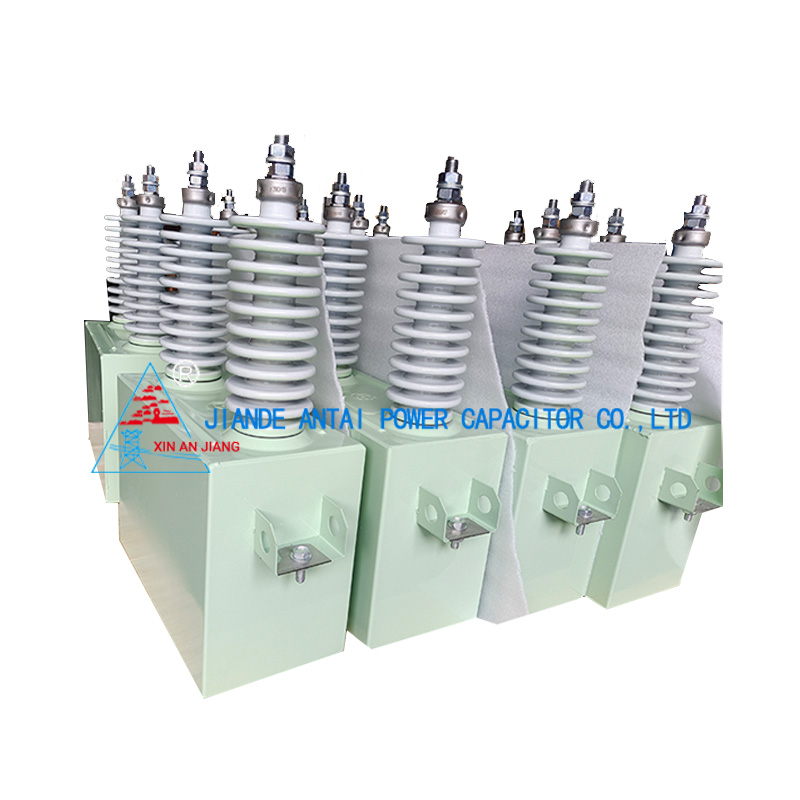

Memilih kapasitor dari produsen yang andal adalah langkah pertama untuk pencegahan. Dengan lebih dari 40 tahun pengalaman, Jiande Antai Power Capacitor Co., Ltd . berspesialisasi dalam Kapasitor pemanas induksi , Kapasitor filter DC , Dan Kapasitor tegangan tinggi . Produk bersertifikat ISO9001 dan CE mereka memastikan kinerja yang konsisten dalam kondisi yang menuntut.

2. Pertahankan suhu operasi yang aman

Jaga suhu sekitar di bawah 40 ° C untuk sebagian besar aplikasi; Idealnya sekitar 25 ° C.
Gunakan heat sink, kipas pendingin, atau bukaan ventilasi untuk meningkatkan disipasi panas.
Hindari menempatkan kapasitor di dekat komponen panas tinggi.

3. Tegangan dan arus meremehkan

Mengoperasikan kapasitor di 70–80% dari tegangan pengenal maksimumnya untuk umur yang diperpanjang.
Jaga arus riak di dalam 80% dari kapasitas pengenal untuk mencegah pemanasan internal.

4. Pemeliharaan dan inspeksi rutin

Lakukan cek tahunan Kapasitansi, ESR, dan Kondisi Fisik .
Ganti kapasitor yang menunjukkan nilai ESR yang menonjol, meleleh, atau tinggi sebelum kegagalan total terjadi.

5. Perlindungan Lingkungan

Hindari paparan kelembaban, gas korosif, atau akumulasi debu.
Untuk lingkungan kelembaban tinggi, gunakan kapasitor dengan desain tahan kelembab.

Pedoman Parameter Teknis untuk Pencegahan

Faktor Pencegahan	Kisaran / latihan yang disarankan	Keuntungan
Suhu sekitar	≤40 ° C (lebih disukai 25 ° C)	Mengurangi stres termal
Tegangan Derating	Beroperasi pada 70–80% dari tegangan pengenal	Memperpanjang masa pakai
Kontrol arus riak	≤80% dari arus riak pengenal	Mencegah pemanasan internal
Pemantauan ESR	Simpan ESR di dalam spesifikasi DataSheet	Mempertahankan efisiensi
Interval inspeksi	Setidaknya setahun sekali	Mendeteksi tanda -tanda kegagalan awal

Jiande Antai Power Capacitor Co., Ltd . tidak hanya menyediakan kapasitor berkinerja tinggi tetapi juga penawaran solusi khusus untuk kebutuhan industri tertentu. Dengan peralatan manufaktur canggih, bahan baku impor, dan tim R&D yang terampil, perusahaan memastikan produknya memenuhi standar kualitas dan keselamatan tertinggi. Dengan menggabungkan pemilihan komponen kualitas dengan praktik penggunaan yang tepat, Anda dapat secara efektif mencegah kapasitor yang meleleh dan memastikan keandalan sistem jangka panjang.

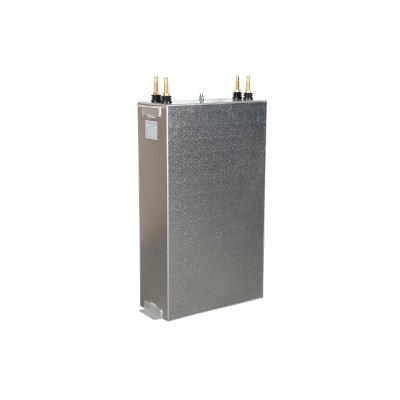

4.0KV 600Hz Tungku Induksi Air Kapasitor Dingin
