Panduan Komprehensif untuk Kapasitor Film DC: Seleksi, Aplikasi, dan Keuntungan

Memahami kapasitor film DC dan fungsionalitas inti mereka

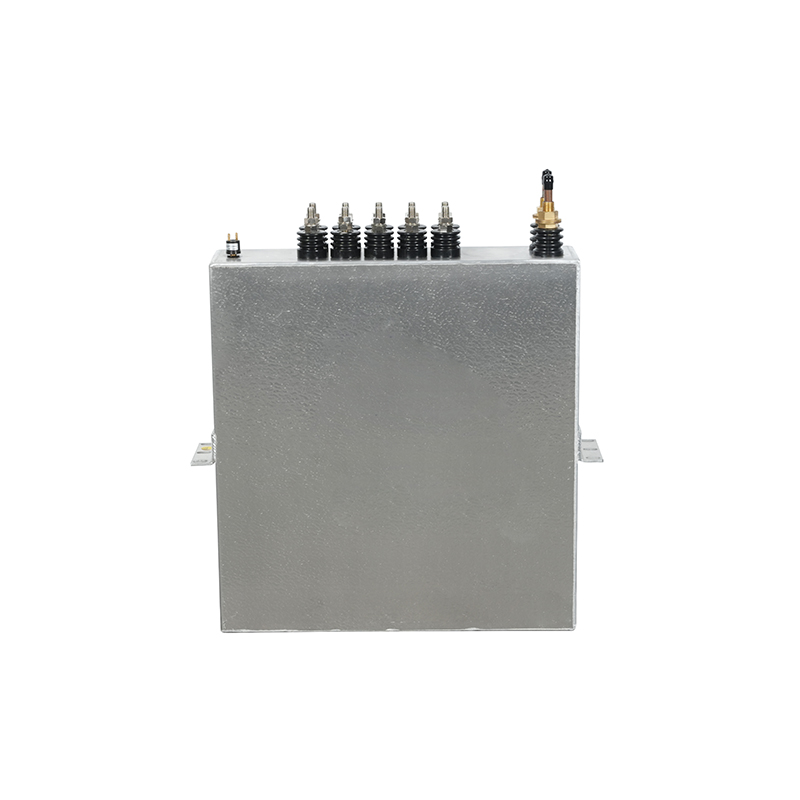

Kapasitor film DC mewakili kategori kritis komponen elektronik pasif khusus direkayasa untuk digunakan dalam sirkuit arus searah (DC). Tidak seperti rekan -rekan elektrolitik mereka, kapasitor ini menggunakan film plastik tipis sebagai bahan dielektriknya, yang secara cermat logam atau dilengkapi dengan elektroda foil. Konstruksi mendasar ini adalah sumber stabilitas, keandalan, dan karakteristik listrik yang terkenal. Mereka sangat diperlukan dalam beragam aplikasi, mulai dari penyaringan dan penindasan kebisingan hingga penyimpanan energi dan sirkuit snubber. Istilah Pabrikan Kapasitor Film DC menandakan fasilitas produksi khusus yang didedikasikan untuk rekayasa yang tepat dan pembuatan komponen -komponen ini, dengan fokus pada kontrol kualitas yang ketat untuk memenuhi persyaratan yang menuntut elektronik modern. Memahami sifat intrinsik dari kapasitor ini adalah langkah pertama menuju memanfaatkan potensi penuh mereka dalam desain apa pun.

Sifat listrik utama

Kinerja kapasitor film DC ditentukan oleh beberapa sifat listrik utama yang harus dipertimbangkan oleh para insinyur selama proses seleksi. Parameter ini secara langsung mempengaruhi bagaimana kapasitor akan berperilaku dalam suatu sirkuit dan apakah akan melakukan fungsi yang dimaksudkan secara efektif selama seluruh umur operasionalnya.

• Nilai kapasitansi dan toleransi: Ini menunjukkan jumlah energi listrik yang dapat disimpan oleh kapasitor. Kapasitor film tersedia dalam berbagai nilai, biasanya dari picofarads (PF) hingga microfarads (μF). Toleransi menentukan penyimpangan yang diijinkan dari nilai kapasitansi nominal yang dinyatakan, yang seringkali ketat untuk jenis film (mis., ± 1%, ± 5%).
• Tegangan Nilai (Tegangan Kerja DC): Ini adalah tegangan DC kontinu maksimum yang dapat diterapkan pada kapasitor tanpa risiko kerusakan. Sangat penting untuk memilih kapasitor dengan peringkat tegangan yang melebihi tegangan maksimum yang diharapkan di sirkuit, termasuk transien atau lonjakan apa pun, untuk memastikan keandalan jangka panjang.
• Faktor disipasi (df) atau tan Δ: Parameter ini mengukur kehilangan energi yang melekat dalam kapasitor. Faktor disipasi yang lebih rendah selalu diinginkan, karena menunjukkan efisiensi yang lebih tinggi dan lebih sedikit pemanasan diri, yang sangat penting dalam aplikasi frekuensi tinggi atau berdaya tinggi.
• Resistensi isolasi (IR): Ini mengukur resistensi bahan dielektrik terhadap arus bocor. Resistensi isolasi yang tinggi adalah ciri khas kapasitor film berkualitas, memastikan kehilangan energi minimal melalui kebocoran dari waktu ke waktu.
• Seri Resistance (ESR): Meskipun biasanya sangat rendah dalam kapasitor film, ESR adalah resistensi efektif secara seri dengan kapasitor yang memperhitungkan semua kerugian. Rendah ESR sangat penting untuk aplikasi yang melibatkan arus riak tinggi, seperti dalam switching power catu.

Memilih kapasitor film DC yang tepat untuk proyek Anda

Memilih kapasitor film DC yang optimal adalah proses bernuansa yang melampaui peringkat kapasitansi dan tegangan yang cocok. Ini melibatkan pemahaman yang mendalam tentang lingkungan aplikasi, tekanan listrik, dan harapan kinerja. Salah langkah seleksi dapat menyebabkan kegagalan prematur, kerusakan sirkuit, atau operasi yang tidak efisien. Oleh karena itu, diperlukan pendekatan sistematis, menimbang keunggulan dan keterbatasan film dielektrik yang berbeda terhadap tuntutan spesifik proyek. Bagian ini akan memandu Anda melalui faktor-faktor pengambilan keputusan yang kritis, membantu Anda menavigasi proses seleksi dengan percaya diri dan memastikan bahwa komponen yang Anda pilih tidak hanya sesuai dengan skema tetapi juga unggul dalam operasi dunia nyata.

Membandingkan jenis film dielektrik umum

Jenis film plastik yang digunakan sebagai dielektrik adalah pembeda utama di antara berbagai kapasitor film DC. Setiap bahan menawarkan set trade-off yang unik antara biaya, ukuran, sifat listrik, dan stabilitas suhu. Tabel berikut memberikan tinjauan komparatif dari film -film dielektrik yang paling umum digunakan dalam industri ini. Perbandingan ini sangat penting untuk membuat pilihan yang tepat, karena dielektrik menentukan perilaku fundamental kapasitor.

Tabel di bawah ini menguraikan perbedaan utama antara poliester (PET), polypropylene (PP), polietilen naphthalate (pena), dan film polifenilen sulfida (PPS). Misalnya, sementara Polyester menawarkan keseimbangan biaya dan kinerja yang baik untuk aplikasi DC tujuan umum, polypropylene lebih unggul untuk frekuensi tinggi dan penggunaan daya tinggi karena faktor disipasi yang sangat rendah. Sebaliknya, polyethylene naphthalate memberikan stabilitas suhu yang lebih baik daripada poliester, membuatnya cocok untuk lingkungan yang lebih menuntut.

Perbandingan terperinci ini menunjukkan bahwa tidak ada dielektrik "terbaik" tunggal; Pilihan sepenuhnya tergantung pada aplikasi. Memahami sifat -sifat material ini adalah aspek mendasar dari pekerjaan yang dilakukan di mana pun yang memiliki reputasi baik Pabrikan Kapasitor Film DC , di mana fokusnya adalah mencocokkan materi yang tepat dengan kebutuhan klien.

Pertimbangan lingkungan dan operasional

Di luar spesifikasi listrik, lingkungan operasi fisik memainkan peran penting dalam umur panjang dan keandalan kapasitor film DC. Faktor -faktor seperti suhu sekitar, kelembaban, stres mekanik, dan kondisi solder harus dievaluasi dengan cermat.

• Kisaran suhu: Setiap kapasitor dinilai untuk kisaran suhu operasi tertentu. Sangat penting untuk memastikan bahwa kisaran ini mencakup suhu operasi steady-state dan potensi lonjakan termal dalam peralatan. Paparan suhu yang berkepanjangan di luar peringkat akan secara drastis memperpendek kehidupan komponen.
• Kelembaban dan lingkungan yang keras:
• Untuk aplikasi yang terpapar kelembaban tinggi atau atmosfer korosif, kapasitor dengan enkapsulasi yang kuat (mis., Lapisan resin epoksi, kasus logam yang disegel secara hermetis) diperlukan untuk mencegah masuknya masuknya kelembaban, yang dapat menurunkan sifat dielektrik dan menyebabkan kegagalan bencana.
• Ketahanan mekanis: Konstruksi kapasitor harus menahan getaran mekanis dan guncangan yang melekat dalam penerapannya. Misalnya, kapasitor dalam sistem otomotif atau kedirgantaraan membutuhkan prospek yang dirancang khusus dan konstruksi internal untuk mencegah kerusakan.
• Persyaratan mudah terbakar: Dalam aplikasi kritis-keselamatan, kapasitor mungkin perlu mematuhi peringkat mudah terbakar spesifik (mis., UL 94 V-0) untuk mencegah penyebaran api jika terjadi kegagalan komponen.

Menangani pertimbangan ini di muka sangat penting cara memilih kapasitor film tautan dc Untuk keandalan jangka panjang, memastikan komponen yang dipilih akan melakukan secara konsisten sepanjang umur yang diharapkan dari produk akhir.

Aplikasi Utama dan Kasus Penggunaan dalam Elektronik Modern

Kombinasi unik dari properti yang ditawarkan oleh kapasitor film DC menjadikannya komponen pilihan dalam beragam spektrum sistem elektronik. Kemampuan mereka untuk menangani tegangan tinggi, menunjukkan kerugian rendah, dan menjaga stabilitas di bawah berbagai kondisi membuka kunci fungsi yang sulit dicapai dengan teknologi kapasitor lainnya. Dari konversi dan kontrol kekuasaan hingga pemrosesan sinyal yang tepat, kapasitor ini secara diam -diam memungkinkan kemajuan teknologi di seluruh industri. Bagian ini menggali ke dalam area aplikasi yang paling signifikan, menggambarkan mengapa pemahaman yang mendalam tentang penggunaan ini sangat penting untuk setiap insinyur desain atau spesialis pengadaan yang bekerja dengan a Pabrikan Kapasitor Film DC .

Sistem catu daya dan konversi

Mungkin area aplikasi paling luas untuk kapasitor film DC berada dalam elektronik daya. Mereka adalah komponen mendasar dalam catu daya sakelar-mode (SMP), inverter, konverter, dan drive motor. Dalam sistem ini, mereka melakukan beberapa fungsi penting yang penting untuk operasi yang efisien dan stabil.

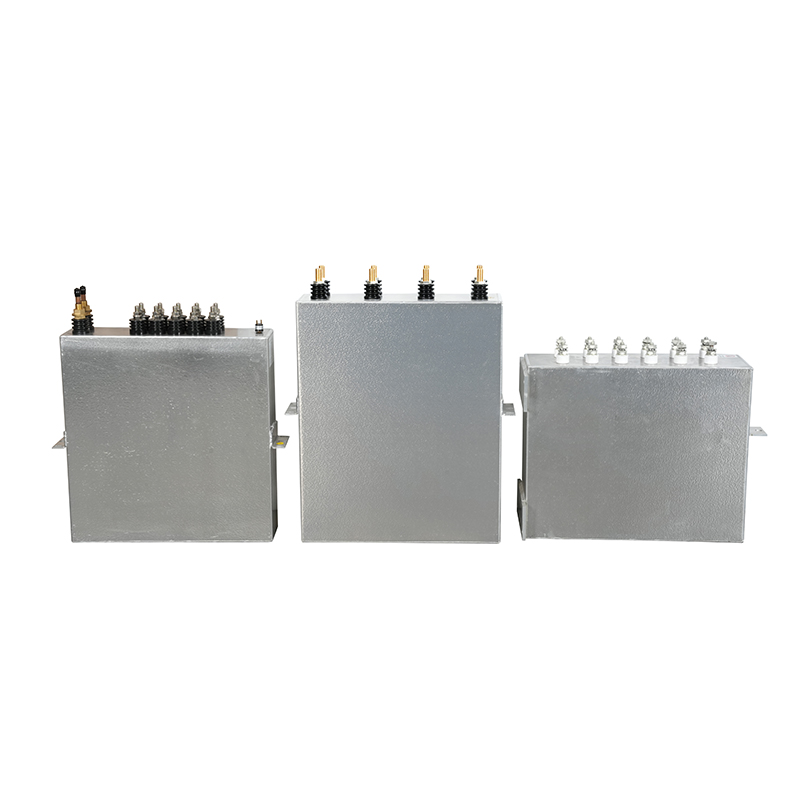

• Kapasitor DC-Link: Dalam inverter dan konverter yang mengubah DC ke AC atau ke tegangan DC yang berbeda, kapasitor DC-Link diposisikan antara penyearah dan tahap inverter. Peran utamanya adalah menstabilkan tegangan bus DC dengan menyerap dan memasok arus riak tinggi, sehingga meminimalkan fluktuasi tegangan. Ini adalah aplikasi yang menuntut yang membutuhkan kapasitor dengan ESR rendah dan ESL untuk menangani arus riak tinggi tanpa pemanasan berlebihan.
• Penyaringan Input/Output: Kapasitor film digunakan pada tahap input dan output catu daya untuk menyaring gangguan elektromagnetik (EMI) dan noise frekuensi tinggi. Ini memastikan kepatuhan dengan peraturan kompatibilitas elektromagnetik (EMC) dan memberikan daya bersih untuk komponen hilir yang sensitif.
• Sirkuit snubber: Digunakan di seluruh perangkat switching seperti IGBT dan MOSFET, kapasitor snubber melindungi semikonduktor ini dengan membatasi laju kenaikan tegangan (DV/DT) dan menekan lonjakan tegangan yang terjadi selama transisi switching. Aplikasi ini menuntut kapasitor dengan sifat penyembuhan diri yang sangat baik dan kemampuan penanganan pulsa tinggi.

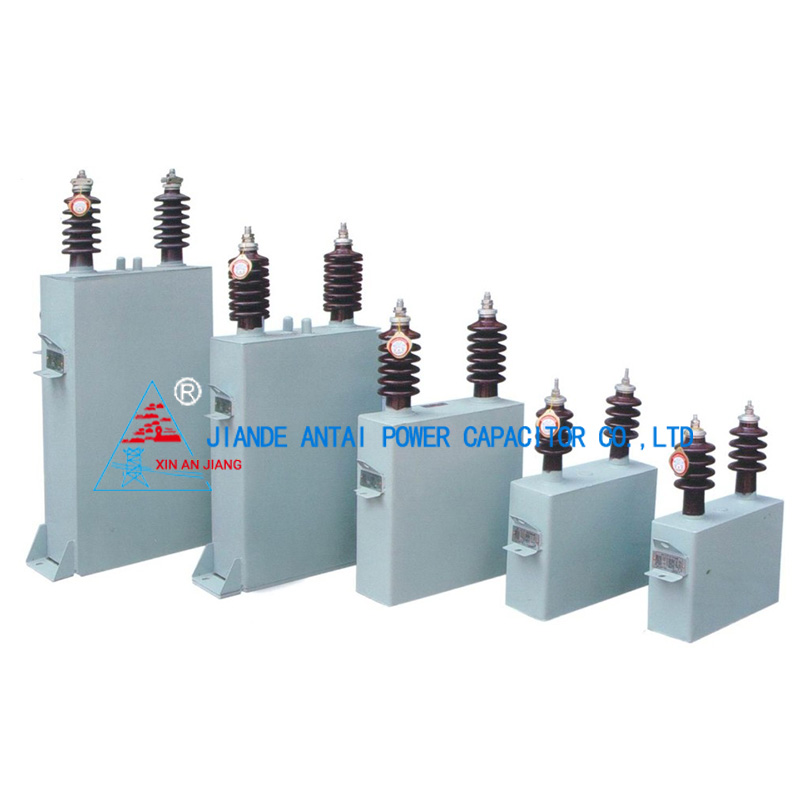

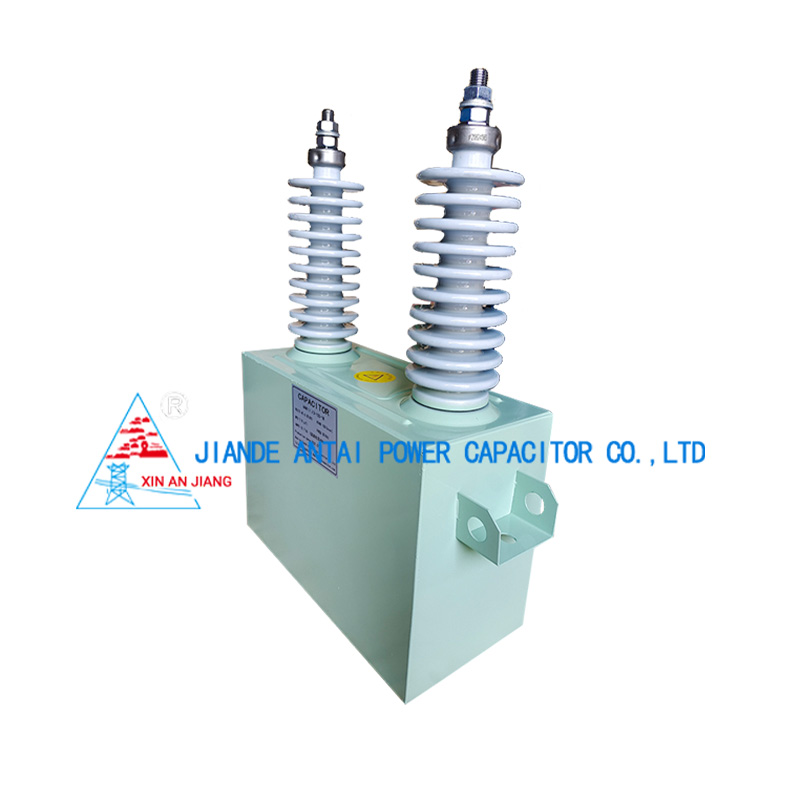

Proses seleksi untuk Aplikasi Kapasitor Film DC Tegangan Tinggi Dalam daya elektronik sangat ketat, berfokus pada kekuatan pulsa, penanganan arus RMS, dan manajemen termal untuk memastikan keandalan yang tak tergoyahkan dalam infrastruktur kritis.

Aplikasi lanjutan dan niche

Di luar elektronik daya arus utama, karakteristik superior kapasitor film memungkinkan penggunaannya di beberapa bidang canggih dan niche di mana kinerja tidak dapat dikompromikan.

Sistem Energi Terbarukan

Dalam inverter fotovoltaik matahari (PV) dan konverter turbin angin, kapasitor film DC digunakan di sirkuit DC-Link. Mereka harus beroperasi dengan andal selama beberapa dekade di bawah tingkat daya yang berfluktuasi dan seringkali dalam kondisi lingkungan yang menantang. Umur panjang dan stabilitas mereka menjadikannya sangat cocok untuk aplikasi energi hijau ini, di mana pemeliharaan dan penggantian mahal dan tidak diinginkan.

Kendaraan Listrik dan Hibrida (EV/HEV)

Powertrain kendaraan listrik sangat bergantung pada kapasitor film DC berkinerja tinggi. Mereka digunakan di inverter traksi utama yang mendorong motor, di atas pengisi daya, dan di konverter DC-DC. Di sini, mereka harus menunjukkan kinerja luar biasa di bawah lingkungan suhu tinggi Hood dan memiliki integritas mekanik untuk menahan getaran konstan. Ini adalah area utama di mana pertanyaan kapasitor film vs kapasitor keramik untuk frekuensi tinggi diselesaikan demi jenis film karena stabilitas kapasitansi yang lebih tinggi dan penanganan tegangan.

Daya berdenyut dan peralatan medis

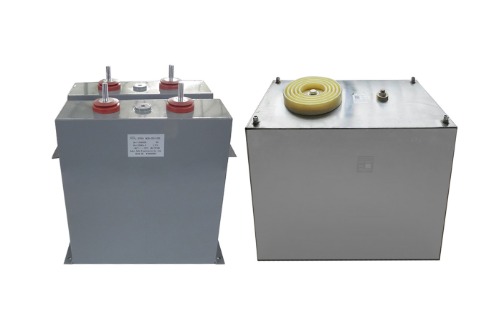

Aplikasi seperti defibrillator, mesin MRI, dan sistem laser membutuhkan kapasitor yang dapat mengeluarkan energi dalam jumlah yang sangat besar dalam waktu yang sangat singkat. Kapasitor film DC khusus, seringkali dengan desain elektroda metalisasi, direkayasa untuk memenuhi permintaan pelepasan pulsa yang intens ini dengan aman dan berulang kali.

Keuntungan dibandingkan teknologi kapasitor alternatif

Saat merancang sirkuit, insinyur memiliki pilihan di antara beberapa teknologi kapasitor, terutama keramik, elektrolitik (aluminium dan tantalum), dan film. Masing -masing memiliki tempatnya, tetapi kapasitor film DC menawarkan serangkaian keuntungan yang menarik yang menjadikannya solusi yang disukai dalam berbagai skenario. Memahami manfaat ini adalah kunci untuk menghargai proposisi nilai mereka dan membenarkan spesifikasi mereka dalam desain di mana kinerja, umur panjang, dan keamanan adalah yang terpenting. Analisis komparatif ini akan menyoroti mengapa kapasitor film sering mengungguli alternatif mereka, memberikan alasan yang lebih jelas untuk seleksi mereka.

Kapasitor Film vs. Keramik (MLCC)

Kapasitor keramik multilayer (MLCC) populer untuk ukurannya yang kecil dan respons frekuensi tinggi yang sangat baik. Namun, untuk banyak aplikasi DC, kapasitor film memiliki keunggulan yang berbeda, terutama ketika datang kapasitor film vs kapasitor keramik untuk frekuensi tinggi aplikasi daya.

• Stabilitas kapasitansi: Kapasitor keramik, terutama yang dibuat dengan dielektrik kelas 2 (seperti X7R, X5R), menunjukkan perubahan kapasitansi yang signifikan dengan tegangan dan suhu bias DC yang diterapkan. Kapasitor film, terutama polypropylene, menawarkan nilai kapasitansi yang sangat stabil di bawah berbagai kondisi listrik dan lingkungan, yang sangat penting untuk waktu, penyaringan, dan sirkuit resonansi.
• Penanganan tegangan: Sementara MLCC tegangan tinggi ada, kapasitor film umumnya lebih mudah tersedia dan hemat biaya untuk aplikasi DC tegangan tinggi (mis., Di atas 500V). Mereka juga tidak menderita efek mikrofonik dan piezoelektrik yang mengganggu kapasitor keramik.
• Mode Keandalan dan Kegagalan: Kapasitor film dikenal karena properti "penyembuhan diri" mereka, di mana kerusakan dielektrik lokal menguapkan metalisasi di sekitarnya, mengisolasi kesalahan dan memungkinkan kapasitor untuk terus berfungsi. Kapasitor keramik dapat gagal hubung singkat, yang dapat menjadi bencana bagi sirkuit.

Kapasitor Film vs. Elektrolitik

Kapasitor elektrolitik aluminium sering dipilih untuk kapasitansi tinggi per volume dan efektivitas biaya. Namun demikian, kapasitor film melampaui mereka di beberapa bidang utama, membenarkan penggunaannya dalam aplikasi yang lebih menuntut.

• Umur panjang dan seumur hidup: Kapasitor elektrolitik memiliki masa hidup terbatas, sering dikuantifikasi dalam ribuan jam, karena elektrolit mereka secara bertahap mengering. Kapasitor film, tidak memiliki elektrolit cair, memiliki kehidupan operasional yang sangat panjang, biasanya melebihi 100.000 jam, dan tidak dapat mekanisme aus dengan cara yang sama.
• Kinerja Listrik: Kapasitor film memiliki resistensi seri setara yang jauh lebih rendah (ESR) dan faktor disipasi yang lebih rendah di rentang frekuensi yang luas. Ini membuat mereka jauh lebih efisien dalam aplikasi dengan arus riak yang tinggi, mengurangi pembuatan panas dan meningkatkan efisiensi sistem secara keseluruhan.
• Polaritas dan keandalan: Kapasitor elektrolitik terpolarisasi, artinya mereka harus dihubungkan dengan polaritas DC yang benar atau akan gagal. Kapasitor film tidak terpolarisasi, menyederhanakan instalasi dan menghilangkan risiko kegagalan polarisasi yang salah. Selain itu, konstruksi kapasitor film yang kuat membuat mereka kurang rentan terhadap guncangan dan getaran.

Analisis ini menggarisbawahi mengapa Kapasitor Film Power Long Life Persyaratan, seperti dalam otomatisasi industri atau infrastruktur energi terbarukan, teknologi film adalah pilihan tegas daripada elektrolitik.

Memastikan keandalan dan kinerja jangka panjang

Menentukan kapasitor film DC berkualitas tinggi hanyalah bagian dari persamaan untuk desain yang sukses. Memastikan keandalannya atas umur produk yang dimaksudkan membutuhkan perhatian yang cermat untuk menggali, pemasangan, dan kondisi operasional. Ketahanan yang melekat pada kapasitor film dapat dikompromikan dengan penggunaan yang tidak tepat, yang menyebabkan kegagalan lapangan yang dapat dengan mudah dicegah. Bagian ini menguraikan praktik terbaik dan pertimbangan utama untuk memaksimalkan kinerja dan umur panjang komponen -komponen ini dalam sistem elektronik Anda. Mematuhi pedoman ini adalah latihan yang diperjuangkan oleh setiap orang yang memiliki reputasi baik Pabrikan Kapasitor Film DC dan sangat penting untuk membangun produk yang tahan lama dan dapat dipercaya.

Praktik kritis tegangan dan suhu meremehkan

Derating adalah praktik mengoperasikan komponen di bawah batas pengenal maksimum untuk meningkatkan keandalan dan memperpanjang masa pakai. Untuk kapasitor film DC, dua parameter paling kritis untuk mengalami tegangan dan suhu.

• Tegangan Derating: Ini adalah praktik standar dan sangat direkomendasikan untuk menerapkan faktor penurunan setidaknya 20% untuk tegangan DC nilai kapasitor. Misalnya, kapasitor yang dinilai 100V DC tidak boleh mengalami tegangan kontinu di atas 80V dalam aplikasi. Margin ini memperhitungkan transien tegangan, paku, dan keausan dielektrik jangka panjang, secara signifikan mengurangi probabilitas kerusakan dielektrik.
• Suhu Derating: Demikian pula, kapasitor harus dioperasikan pada suhu jauh di bawah suhu pengenal maksimumnya. Menjaga suhu inti kapasitor (yang merupakan suhu sekitar ditambah pemanasan internal dari arus riak) setidaknya 10-20 ° C di bawah peringkat maksimum dapat secara dramatis meningkatkan masa operasionalnya. Sebagai aturan praktis, untuk setiap pengurangan 10 ° C dalam suhu operasi, harapan hidup kapasitor film kira -kira dua kali lipat.

Memahami dan menerapkan cara menguji a Kapasitor Film DC untuk kegagalan adalah bagian dari proses penjaminan kualitas yang kuat, tetapi mencegah kegagalan melalui penggundaman yang bijaksana adalah strategi yang jauh lebih efektif.

Rekomendasi Penanganan, Penyimpanan, dan Solder

Proses penanganan fisik dan perakitan juga dapat memengaruhi kinerja kapasitor film. Pedoman pabrikan berikut adalah yang terpenting.

• Stres Mekanik: Hindari menundukkan badan kapasitor dan terutama menyebabkan tekukan yang berlebihan atau stres mekanik. Untuk kapasitor timbal radial, timbal harus ditekuk tidak lebih dekat dari jarak yang ditentukan (mis., 3-5 mm) dari enkapsulasi untuk menghindari merusak kontak internal.
• Kondisi penyimpanan: Kapasitor film harus disimpan di lingkungan yang sejuk dan kering. Meskipun mereka kurang higroskopis daripada MLCC, paparan kelembaban tinggi yang berkepanjangan masih tidak diinginkan. Untuk perangkat pemasangan permukaan, sangat penting untuk mengikuti instruksi tingkat sensitivitas kelembaban pabrikan (MSL) untuk mencegah "popcorning" selama solder reflow.
• Profil Solder: Tempel dengan ketat pada suhu suhu dan profil waktu yang disarankan yang disediakan di lembar data pabrikan. Panas yang berlebihan selama solder ombak atau reflow dapat merusak struktur internal dan melelehkan dielektrik film plastik, secara permanen merendahkan kinerja kapasitor.
